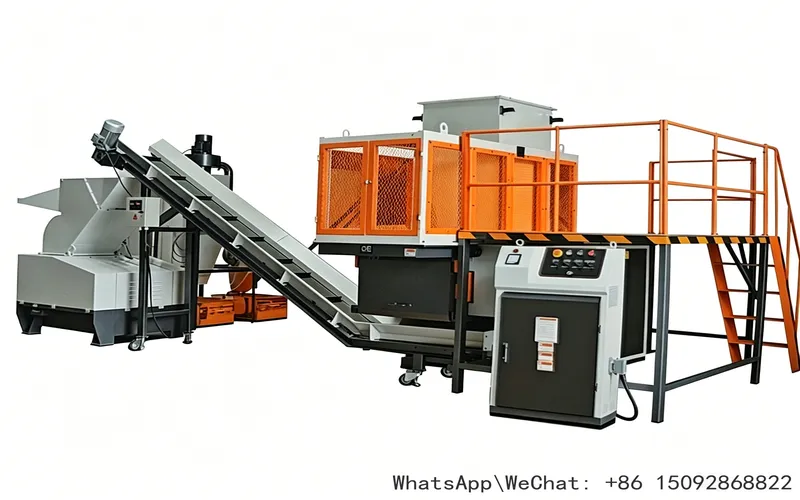

TL管材专用单轴撕碎机 PE大口径PVC厚壁塑料管道粗碎设备

Name: 饮料瓶粉碎机
Address: 地址：中国 滕隆塑料机械厂, 临沂市, 山东省, 276000, CN
Telephone: 15092868822
Price range: ¥¥¥

发布于 2026-07-09

腾隆TL管材专用单轴撕碎机，隶属于TL系列管道废料专属粗碎主机，专为超长、大口径圆形塑料管材定制低速大扭矩单轴剪切结构，专项适配Φ1300mm以内全品类塑料管道撕碎作业。设备搭载专属液压摆动推料、西门子PLC智能防堵系统，撕碎粗料可直接对接后端强力粉碎机，完成撕碎-细粉两级闭环造粒工序，功率覆盖37kW-90kW全档位机型，是塑料管材挤出厂、废旧管道回收造粒线、市政管道处置中心标配前置撕碎设备。

管材专用单轴撕碎机

一、五档机型完整参数，匹配管径、产能工况

管材专用单轴撕碎机全系采用调质实心主轴、DC53四刃V型刀组，小机型手动换筛、中大机型标配液压自动换筛，独立风冷液压站，按腔体长度、转子直径适配不同管径管道，精细化机型参数如下：

设备型号	转子直径	装机功率	撕碎腔体长度	换筛方式	适配最大管径	整机自重	适配厂区场景
TL3280	320mm调质转子	37kW	800mm短腔体	手动螺栓拆筛	Φ300mm薄壁管材	4.6t紧凑型机身	小型管材厂边角料回收
TL4080	410mm重载转子	45kW	800mm标准腔体	液压一键自动换筛	Φ630mm给排水管道	6.8t标准机身	中小型管道再生主力机型
TL40100	410mm重载转子	55kW	1000mm加长腔体	液压一键自动换筛	Φ800mm中等大口径管	7.9t加长机身	中型管道回收造粒厂区
TL40120	410mm加粗转子	75kW大口径功率	1200mm超长腔体	液压一键自动换筛	Φ1000mm厚壁缠绕管	9.6t重载机身	规模化大口径管道回收厂
TL40150旗舰款	410mm加厚实心转子	90kW超大功率	1500mm超宽腔体	液压一键自动换筛	Φ1300mm巨型市政管道	12.5t旗舰机身	万吨级管道再生产业园专属

二、液压摆动推料+DC53耐磨刀组核心专属结构

1、双速液压摆动推料系统

区别普通平面推料板，TL管材专用单轴撕碎机搭载弧形摆动式推料板，贴合圆形管材外圆轮廓，波纹管、缠绕管、实壁圆管推送不打滑、不滚动架空，从结构解决管材进料卡顿难题。配套双速可调液压站，档位自由切换：厚壁硬管切换低速大扭矩稳撕防卡，薄壁长管切换高速推送拉升产能；液压站标配独立风冷散热，高温季24小时不间断量产，油温恒定、液压推力无衰减，适配全年连续作业。

2、DC53四刃可轮换V型耐磨刀排

设备采用V型交错排布动刀组，动刀选用DC53特种模具钢一体化淬火回火热处理，硬度与抗崩韧性适配厚壁管材冲击。刀具四面均可轮换切削，单面磨损后调转90°即可恢复全新刃口，刀具整体使用寿命提升4倍；外置旋钮可调动定刀间隙，厚壁管道缩小间隙提升剪切力度，薄壁管道放大间隙减少刀片磨损损耗。针对地下带砂石废旧管材，可定制刀体表面堆焊硬质耐磨层，大幅降低砂石磨损崩刀概率。

3、分级适配安全筛网系统

管材专用单轴撕碎机机型分级差异化配置筛网结构：入门小机型标配手动螺栓拆筛，节约采购成本；45kW及以上中大机型全系标配液压一键开门快换筛网，省时省力。筛网孔径可按需定制，常规标准孔径适配后端强力粉碎机进料，可定做大孔粗碎、小孔细碎两类规格；筛门搭载安全限位联锁开关，检修开门后整机强制断电锁止，全方位保障运维人员人身安全。

三、重载传动架构+西门子PLC智能电控

1、大扭矩重载传动系统

管材专用单轴撕碎机搭载低速大模数硬齿面齿轮减速机，可承受厚壁管道瞬时高强度冲击载荷，齿轮不易崩齿、断齿；主轴采用整体调质实心锻打工艺，长期撕碎高硬度厚壁管材，主轴无扭曲、无弯曲形变；机身采用加厚锰钢板一体式焊接机架，底部加装减震垫块，满载撕碎作业机身震动极小，设备运行稳定性拉满。

2、西门子PLC安全电控体系

搭载独立一体式西门子PLC控制柜，搭配施耐德原厂电气元件，适配管材车间粉尘、潮湿工况长效运行。支持手动点动检修、全自动连续撕碎双模式自由切换；内置负载智能监测逻辑，管材卡死过载自动反转排堵，多次疏通失败自动声光停机报警；配备电机双重过载断电、料斗限位、筛门联锁三重防护，整机拥有CE工业安全认证，轻松通过管材厂区、再生厂区安全生产审核。

四、流水线成套对接方案

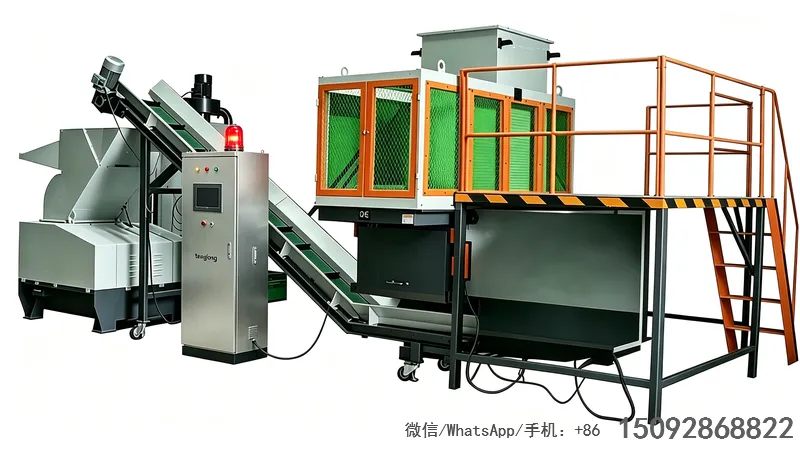

管材专用单轴撕碎机进料端可配套倾斜式皮带输送机，自动输送6米整根长条管道，省去人工分段搬运；出料皮带直连QE系列强力粉碎机，搭建「撕碎—细粉」两级闭环自动化造粒工艺；高危混杂来料工况，可加装喷淋除尘机组、管道金属探测装置，提前剔除管材内嵌钢丝、金属杂质，避免硬物撞击崩损刀组，延长刀具使用寿命。
